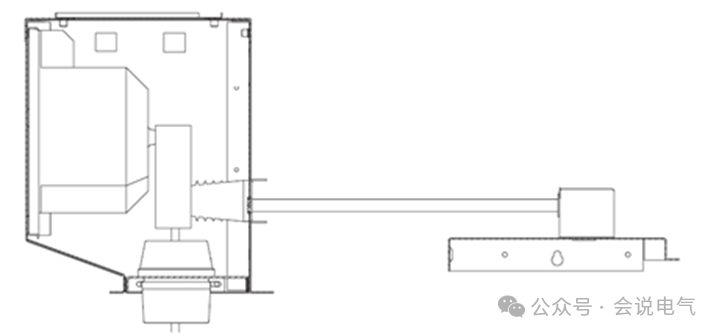

圖5 柜頂母線側電壓互感器
也有電壓互感器以手車的形式安裝在開關柜頂部，如圖2所示這種設計一般用于高度小的開關柜，電壓互感器手車在開關柜母線室頂部，通過安裝在開關柜前部的推進機構將手車觸臂套管插入母線隔室，實現與母線的連接。
3.3提升方案母線提升方案，國外市場一般不采用隔離手車，而是采用母線直接提升方案，該方案還可以集成母線電壓互感器和母線接地開關，取代一側的安裝在柜頂?shù)哪妇€電壓互感器和接地開關。母線提升方案后柜無需金屬隔板分隔母線室和電纜室。
3.4 多電流互感器方案對于國外石化等工業項目，對于保護系統的配置要求很高，有些項目要求4個以上二次繞組時，而一般環氧支柱型互感器最多4個二次繞組，因此就需要兩個塊狀互感器，開關柜尺寸就需要加深，有些應用如發電機出口，A/C兩相裝3個二次繞組，B相增加1個發電機勵磁接地保護共4個繞組，有些項目要求 PX級保護應用，PX級是一種低漏磁型互感器,一般用于1A或者1A以下的變比，主要應用于在高阻抗差動保護方式中，由于規定了拐點電壓等數值，這類互感器一般尺寸較大， 如某石油平臺項目進線柜電流互感器參數要求如下：

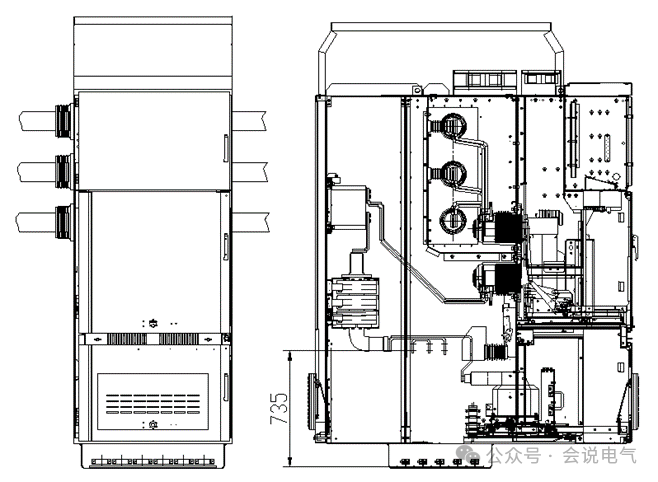

圖6 多電流互感器開關柜布置圖
4. 內部電弧泄壓方案國外開關柜基本都有內部電弧IAC AFLR等級要求，一般來說都是內部電弧電流按照額定短時耐受電流，持續時間要求1秒鐘，開關柜需要滿足通過內部電弧等級試驗，開關柜的強度門板、蓋板等必須具有足夠的機械強度，通過蓋板四周都安裝有緊固螺栓，來保證內部電弧故障時門蓋板不會被沖開。
開關柜布置在配電室內部，內部電弧故障發生時，電弧燃燒火焰、壓力直接從柜頂部以沖擊波的形式向上噴出，國外62271-200標準要求試驗?zāi)M開關室真實情況試驗要求模擬天花板距離柜頂部600mm，不采用泄壓裝置，電弧就會噴出到天花板后反彈引燃試驗的水平指示器，特別是31.5kA及以上電流等級的試驗。一般需要具有Arc Release System（ARS）泄壓解決方案。國外客戶對內部電弧的壓力釋放十分重視，因?yàn)殡娀」收显斐傻娜藛T傷亡，財產損失是巨大的，通過不同的泄壓裝置可以最大限度的減少由于故障造成損失，特別是采用泄壓通道的設計，可以將電弧火焰釋放到指定安全區域，開關室內部人員及其它開關柜不會被火焰燒損。國外客戶都會要求提供ARS，一般來說，對于25kA及以下的，可以采用擋板形式，即SKIRT型ARS，如圖6所示擋板一般突出柜體水平方向800mm，垂直方向高度500mm，以擋住內部電弧試驗的水平指示器，這樣火焰伴隨壓力沖到天花板反彈，能量部分損耗，不會直接對開關柜周邊人員物品造成傷害。

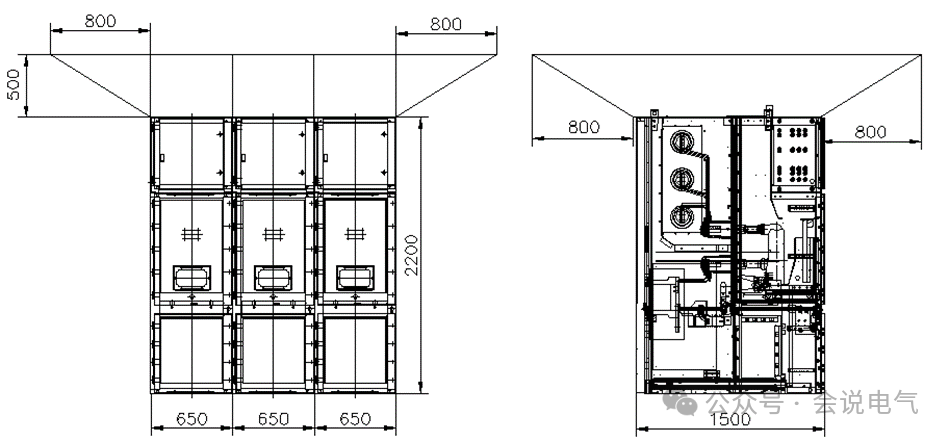

圖7 泄壓保護擋板
對于31.5kA的采用緩沖型ARS，即ARC ABSORBER。如圖7所示，在柜頂泄壓蓋板上部增加一個所有開關柜互通的隔室，隔室頂部安裝有網格擋板及泄壓孔，內部電弧故障發生后，柜體頂部泄壓蓋板打開，進入緩沖隔室，壓力迅速降低，壓力、火焰等等經過網格板進一步減小，從泄壓孔釋放到外部，極大的減少了對外部設備的破壞。

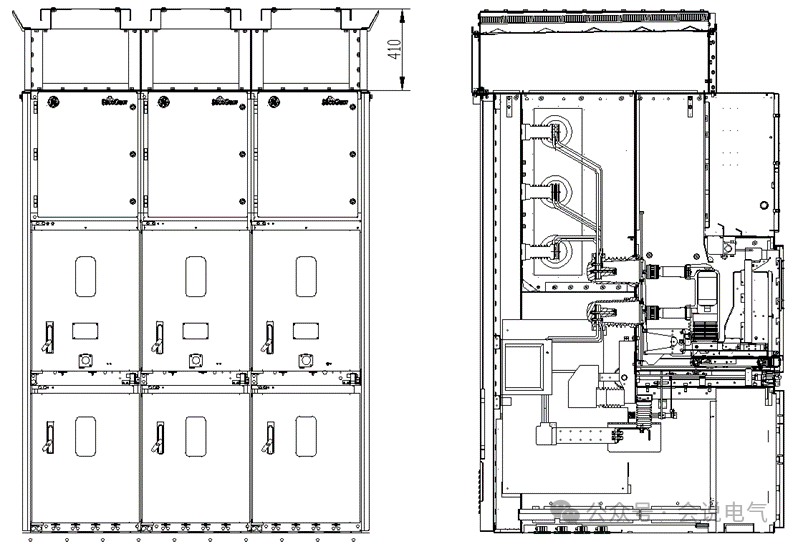

圖8 緩沖隔室型泄壓裝置
