40.5kV空氣絕緣開關柜，當前需要電流達到3150A，選用何種母線一直是開關柜廠糾結的問題。采用矩形銅排，采購、生產、設計、連接方便，但如果厚度相對，也就是說寬度占了很大空間，以350mm相間距為例，80mm寬的銅排，350-80=270mm，相間空氣凈距就只有270mm采用熱縮套管國內又不認，采用環(huán)氧硫化成本高、質量又不穩(wěn)定，采用絕緣板是通行的方式，對于3150A如果像12kV那樣加寬銅排，采用120mm寬的銅排，相間凈距350-120=230mm，這樣的凈距電場強度很高，采用相間絕緣隔板可能會進一步加大電場集中，造成絕緣風險。
因此采用120mm的加寬銅排，采用2-120*10mm銅排作為3150A母線對于40.5kV不是一個好的設計。
那怎么辦，把銅排垂直布置是一個不錯的選擇，即可以使相間空氣凈距加大，母線垂直母線又有利于散熱，氣流由下往上把銅排表面的熱量帶出。
雖然想法不錯，但配套的觸頭盒、電流互感器非常少，觸頭盒、電流互感器都是按照寬面搭接固定的方式設計，對于配套廠來說，設計簡單，固定接觸可靠，成熟設計，可以互換，搞個特殊的沒人要。
再說說管型母線，ABB新的ZS3.2就采用管型母線，GE SECOGEAR-40.5/ 施耐德的F400都是管型母線，對于40.5kV來說，使用管型母線意義重大，不僅可以提升載流量，減少有色金屬銅的使用量，還可以均勻電場分布，縮小相間距和開關柜尺寸，天然的均勻電場措施，不會受到凝露污穢等影響，因為其圓形電極間可以承受很高的電壓，即使環(huán)境條件變化，對電場分布影響不大。

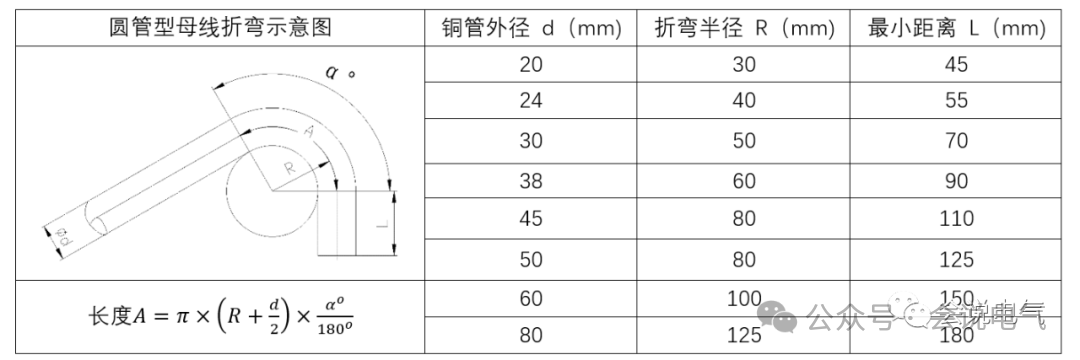

管型母線的問題是折彎半徑較大，對于40.5kV大柜子來說還好，但直徑仍然不要過大。否則最小距離大，產品很難布置。
如采用直徑100mm的管母，母線室還好布置，對于電纜室則連接困難，母線與互感器之間連接困難，采用高壓屏蔽型觸頭盒配穿心式電流互感器是個不錯的選擇。即可以是安裝在斷路器隔室的，互感器從前面套入，方便檢修更換。亦或者是加長的Long PDS觸頭盒，后部半導體屏蔽，配有硅橡膠傘裙增長器，實現互感器直接套在后部電纜室觸頭盒上，不受電動力影響，特別適用于大電流應用。
對于大電流如3150A開關柜，可以采用雙拼管型母線并排布置，如采用兩根直徑50mm壁厚18mm的管型母線可以實現3150A的溫升要求，同時，折彎半徑小，易于布置，25mm半徑可以縮小空氣間隙到200 mm，采用壓扁連接形式方便與靜觸頭、互感器連接。
