空氣絕緣開關柜將所有的帶電元器件、控制元器件安裝在金屬封閉殼體內部，以避免外物進入開關柜內部，導致高壓帶電體絕緣破壞放電，以及控制系統失效。

這時開關柜并不需要完全密封，一般以防護等級作為要求標準，一般開關柜陸用的需要滿足IP4x，即對防水沒有要求，而船舶行業有IACS UR-E11的聯合要求，中壓配電板最少需要滿足IP32才能上船，大部份主配電板廠家延續了陸地配電板“IP4X”第一位數的高品質要求，所以大部份中壓配電板是IP42而非IP32。

開關柜需要通風，不僅是可以通過對流降低溫升，還可以減少凝露的發生，開關柜是個相對封閉的空間，安裝維護時柜門打開，內外處于同一空氣環境，即空氣溫濕度，而如果門關閉，開關柜就完全密封，那么內外空氣環境就會不同，內部高濕度就會隨著環境溫度的降低導致凝露。

船舶應用開關柜安裝在封閉的隔室內，溫濕度高，開關柜的通風就需要更加關注。潮濕悶熱會影響開關設備安全運行。因此滿足IP32可以加大通風孔面積，作為船舶專用設備，就需要針對IP32設計通風，而不能拿陸用的IP4x做基礎，增加防水蓋板、密封條了事。

IP3x阻止直徑2.5mm的棒進入，IP4x阻止直徑1mm的棒進入，孔徑增加2.5倍，面積 則增加6倍多，因此有效通風面積可以大幅提升，通風孔面積可以占總面積的60%，通風效率也大幅提升。

對于IP4x，由于小于1mm孔徑，因此采用網格板線徑占了很大面積，因此總通風面積減少，一般只有總面積的20%左右。這時改進的措施就是增大整個通風網板的面積，因此大電流開關柜柜頂采用波浪板散熱板就是這個目的，通過波浪折彎，可以是平板面積的3倍以上，這樣就可以填補網板通風不足的缺陷。

另外，百葉窗也是常用的通風方式，由于要滿足IP4x要求，百葉窗下面孔寬度1mm，百葉窗寬度70mm，由于沖模占用空間，無法實現非常大的百葉窗密度，一般800mm柜水平方向6個，垂直方向即使20個，總通風面積也僅有1x70x6x20=8400mm2，也就是84cm2通風面積有限。

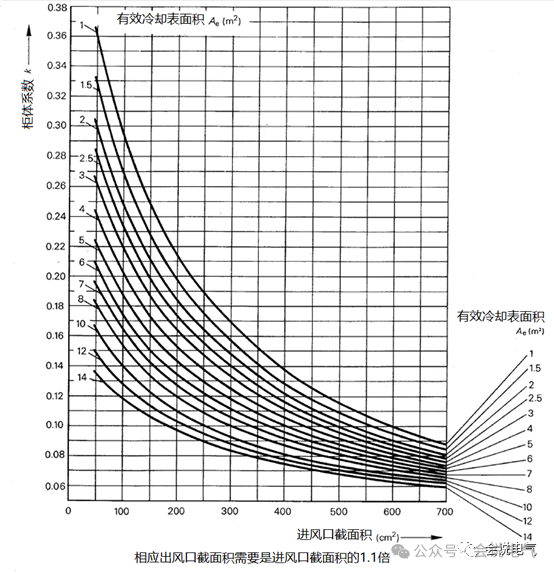

按照下圖IEC60890標準，小于100cm2的進風口截面積對柜體自然對流十分小，而如果將通風面積增加到400-500cm2則可以有效降低溫升。因此可以考慮其它通風措施。

現在有設計采用沖橋形孔，即充橋鞏起，下面兩側通風，同樣通風孔間隙1mm，長度和數量有限，通風孔有效面積不大。

關于通風效率以及氣流等相關知識，不是簡單可以說清楚的，需要CFD等氣流模擬分析，精準設計通風系統。
