中壓開關柜是指交流1000V以上，到40.5kV的柜式結構的開關設備。按照GB/T11022標準，電壓等級涵蓋有3.6、7.2、12、24、40.5kV，不同的額定電壓對應相應的工頻耐受電壓和雷電沖擊耐受電壓，開關柜需要承受這些幾倍于額定電壓的短時工頻電壓以及瞬時的沖擊電壓，即絕緣電壓，如額定電壓40.5kV對應的工頻耐受電壓是95kV，雷電沖擊耐受電壓是185kV。

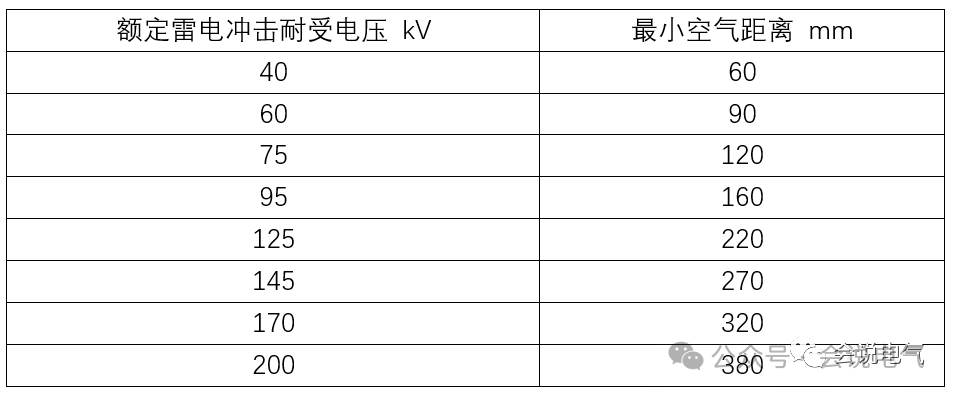

不同的耐受電壓決定了開關柜的尺寸，特別是空氣絕緣開關柜，因此不可能設計一種開關柜來覆蓋所有這些中壓等級，這樣產品既體積大、笨重，成本又高，不經濟。那么是不是每個電壓等級都設計一個開關柜，根據電壓對于絕緣電壓針對性的設計，如3.6kV的開關柜，工頻耐受電壓25kV，雷電沖擊40kV，所需要的空氣凈距只需要60mm，開關柜可以做得非常緊湊，如寬度只有400mm，如ABB 7.2kV 接觸器熔斷器組合開關柜寬度僅有325mm，不同電壓等級對應不同產品。

理論上可以，但實際上無法操作，3.6、7.2kV的應用比較少，主要集中在工業、船舶等領域，12kV、40.5kV是應用需求最大的電壓等級，而且中壓開關柜的試驗費用巨大，不可能每個規格都去做產品去試驗，對于需求量不大的電壓等級，采用以大代小是最為合適的做法。

中壓開關柜電流范圍從幾十安培到5000/6000安培。電流范圍比較大，標準定義的規格有630、1250、2000、2500、3150、4000、5000A，同樣不可能所有規格都做。中壓開關柜的短時耐受電流有25、31.5、40、50kA，開關柜的短時耐受電流和斷路器的短路開斷能力是一一對應的，同樣還有開關柜的抗內部電弧故障能力，也是和開關柜的短路電流對應的。

一般來說，每個電流規格會有不同的短路開斷、耐受、抗電弧能力，如短路電流31.5kA，電流可以是630到4000A，同樣對于40、50kA也是一樣，基本需要全部電流范圍。應用要求，如果系統短路電流是40kA，那么進線4000A，出線可能是630A，斷路器的開斷能力、開關柜的短時耐受能力以及抗內部電弧能力都需要是40kA，也就是說需要即需要4000A 40kA，也需要630A 40kA的斷路器、開關柜。電流不同，開關柜發熱不同，因此開關柜寬度尺寸也不相同，如630/40開關柜寬度800mm，4000/40開關柜寬度是1000mm。

因此先定義不同短路電流的開關柜，再根據電流來定義規格，一般31.5kA的開關柜，開發、試驗2~3個電流規格，如1250/31.5（650mm寬），3150/31.5。當然也可以3150/40，這樣降級使用于31.5kA系統，如果需要應用于40kA系統，則需要補充個1250/40等級的產品。

對于內部電弧故障，根據IEC62271-307標準，試驗延伸證明，即可以根據柜寬等外形尺寸，按照該尺寸的最大短路等級進行試驗，如650mm寬開關柜做個31.5kA 1s的IAC試驗，800和1000mm寬的開關柜都做50kA，這樣就可以覆蓋小短路等級，無需重復試驗，當然成本也比較高。
