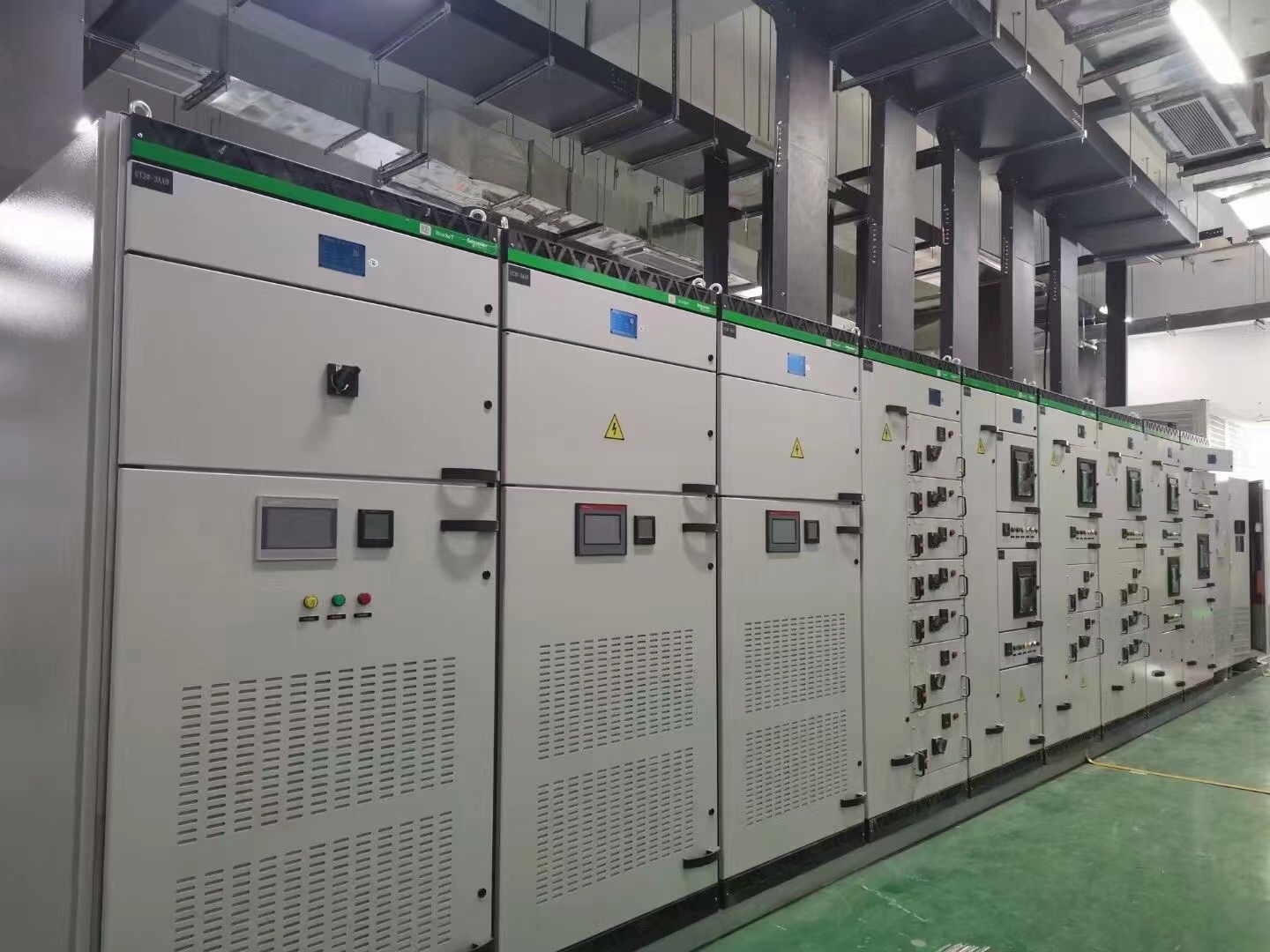

隨著城市用地緊張，小型化的需求越來越多，低壓柜安裝密度越大，開關柜的數量就會減少，開關室的空間就可以減少，對土地成本、建筑成本都是利好。國網標準柜低壓柜緊湊型柜體柜寬700mm寬，現在又在大力推廣500mm寬開關柜，顯而易見，特大城市對于緊湊型開關柜、對于占地面積特別是寬度真的是分毫必爭。

進線及出線

采用2500A框架斷路器，柜寬要求500 mm，這對于開關柜溫升是個考驗，通過合理均勻布置母排，有效利用空間即可以方便安裝維護，又可以滿足溫升要求。母線靠后布置，有利于降低溫升集中，進線通過密集型母線槽頂部進如，連接方便。

三個630A框架斷路器上下三層布置，柜寬500mm這個難度比較大，一般來說布置不是問題，銅排錯位連接，保證三框架進線側與出線側電氣絕緣，由于按照標準化設計要求，三框架不會同時運行，因此溫升試驗不是問題。關鍵是要求安裝方便，維護檢修便利，電纜連接要有足夠的空間。層壓母線整體設計，母線載流量大，模塊化設計，根據電流大小調整銅排數量，電纜連接空間大，分區布置，便于維護。

抽屜柜

對于抽屜式開關柜，一般設計是可以配48個電流小于63A的 8E/4抽屜，柜寬600mm，而由于抽屜柜垂直母排一般最大2000A，按分散系數0.6計算總電流1814A可以使用，如果250A抽屜，一般6E(150mm高)可以安裝，一面柜裝12個，同樣分散系數0.6總電流1800A，也是滿足垂直母排電流要求的。而有些設計安裝更多的抽屜，或抽屜不降容（不考慮分散系數），那么垂直母排就不能滿足要求，因此一些設計采用雙垂直母排設計，但安裝過多的抽屜，額定電流過大，對電纜安裝也是巨大挑戰。

1U抽屜單元，吸收數據中心1U微斷模式，模塊化設計，1U 150mm寬，150mm高，400mm深，電流達125A，500mm寬開關柜可以安裝36個1U抽屜單元。方方正正，直接插入母線，安裝密度極高。獨特設計冷卻系統，熱管石墨烯涂層保證溫升低，滿足高密度溫升要求。根據電流等級2U/3U模塊滿足特定要求。定制塑殼集成智能單元實現三遙/監測功能，智能化一體化。

固定柜

固定安裝插拔式塑殼斷路器，可以實現更換，不需要抽屜機構和接插件，安全可靠。安裝密度高的要數船用開關柜，MB301M船用低壓開關柜，600mm寬可以安裝24個插拔式塑殼斷路器，800mm寬安裝30個250A斷路器。垂直母排安裝于兩柜之間，可共用于兩臺柜出線回路?？刹捎肅型母線，載流量大。
