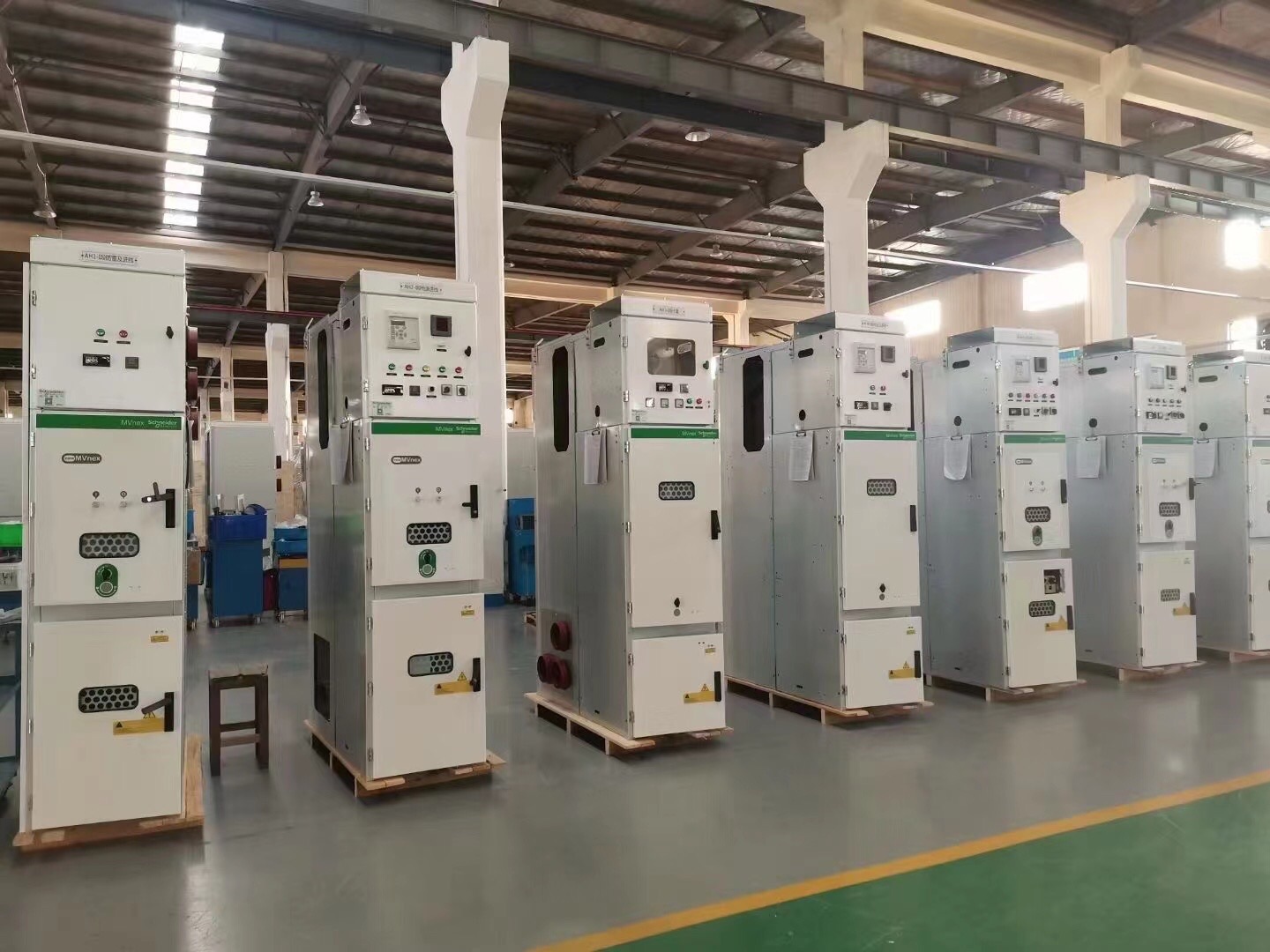

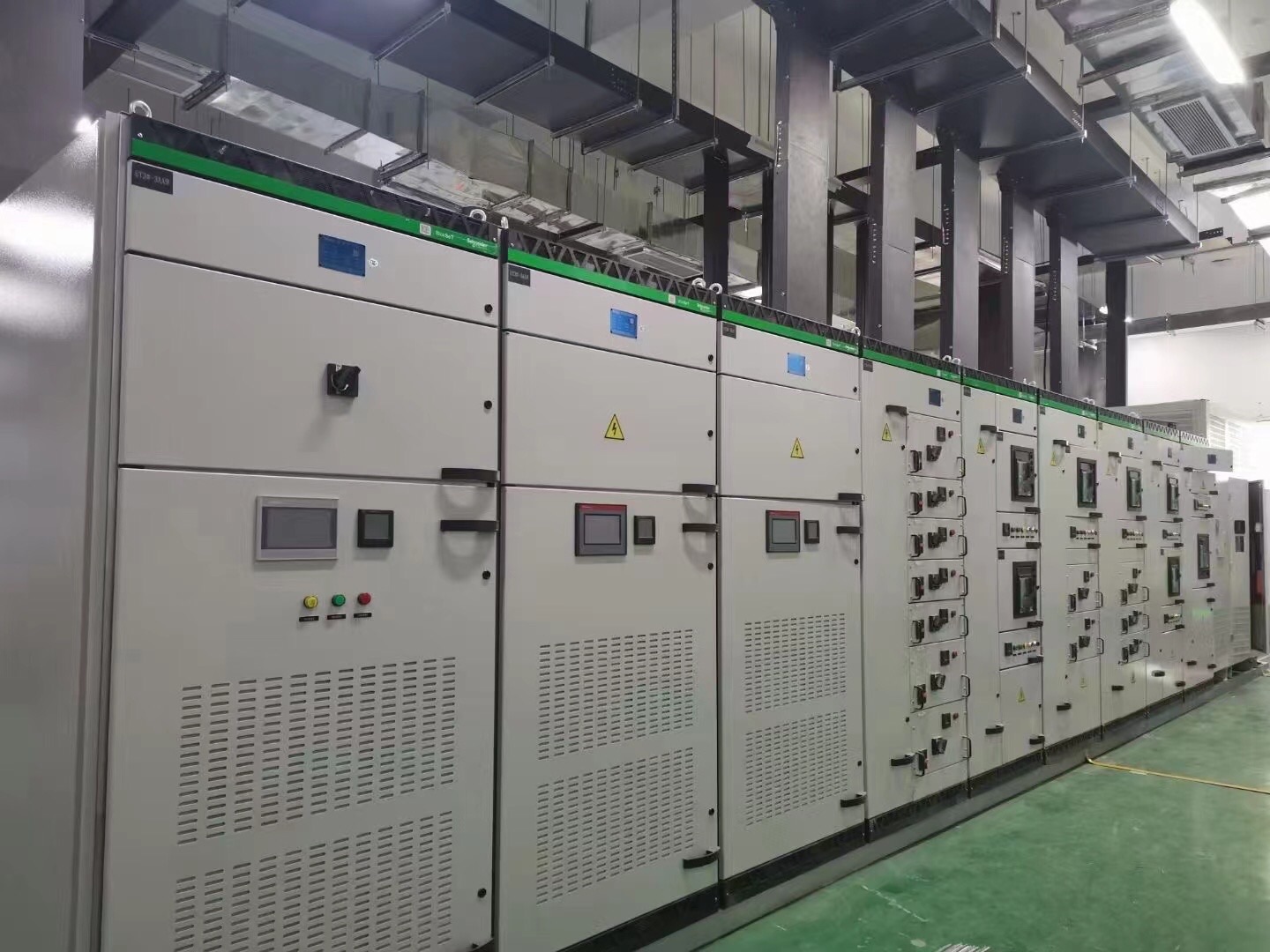

有人認為空氣絕緣開關柜小型化是偽命題,是不科學的,因為電氣間隙是需要保證的,即12kV保證125mm的空氣凈距是必須的,以1250A銅排80mm寬為例,開關柜的寬度至少應該大于125+80+125+80+125+80+125=740mm,所以那些650/550mm寬的開關柜都是不合理、不可靠的。

40.5kV空氣絕緣開關柜,當前需要電流達到3150A,選用何種母線一直是開關柜廠糾結的問題。采用矩形銅排,采購、生產、設計、連接方便,但如果厚度相對,也就是說寬度占了很大空間,以350mm相間距為例,80mm寬的銅排,350-80=270mm,相間空氣凈距就只有270mm采用熱縮套管國內又不認,采用環(huán)氧硫化成本高、質量又不穩(wěn)定,采用絕緣板是通行的方式,對于3150A如果像12kV那樣加寬銅排,采用120mm寬的銅排,相間凈距350-120=230mm,這樣的凈距電場強度很高,采用相間絕緣隔板可能會進一步

:溫升試驗外接連接排需要長度不小于2米,按照標準需要在離開開關柜試驗端子1米處測量溫升,與開關柜內部最近點溫升對比,不得超過5k,以驗證外部連接排沒有顯著導入或導出開關柜熱量。

對于40kA及以上都需要采用壓力釋放通道,即Arc duct,如圖8所示,使用泄壓通道直接將內部電弧壓力、火焰釋放到開關室外部,對配電房內部人員、設備沒有任何損壞。泄壓通道可以根據開關室布置,在開關柜兩側、前、后等各個方向引出到開關室外部,室外泄壓通道出口需要滿足IP43防護等級要求,以保證開關室外部環(huán)境不會對開關柜造成影響。

母線電壓互感器同樣,母線電壓的測量也不需要單獨的母線設備柜,而是母線電壓互感器固定安裝在柜開關柜頂部,節(jié)省開關柜數量,電壓互感器通過小銅排與水平母線直接連接。二次線通過管道引至儀表室。

主母線的布置,主母線有垂直上下布置、水平前后布置、品字形布置等不同,母線布置需要考慮元器件的安裝,母線連接的方便性,以及母線承受電動力的機械強度。
